一、用途：
本工艺管柱应用于油田水平井的老井多段体积压裂改造。
二、工艺原理：
以 Y211YL（K244YL)压裂封隔器作为压裂底封， 以耐下高压的压裂套保 ZY531YL 封隔器作压裂 顶封，以定压滑套喷砂器坐封 Y341 压裂封隔器，并进行压裂施工，辅以安全接头，构建水平井压裂 改造工艺管柱， 由下至上实现水平井分段大体积、高流量的大型压裂施工工艺；本段压裂结束，放 喷后充分洗井， 向上拖动管柱到上一段设计位置，重新坐封，压裂，直到管柱失效或全部层段压裂 完；安全接头可保证管柱遇卡时可以安全丢开管柱，起出大部分油管，从而简化井下事故。封隔器 的使用方法及原理在此不作详述。

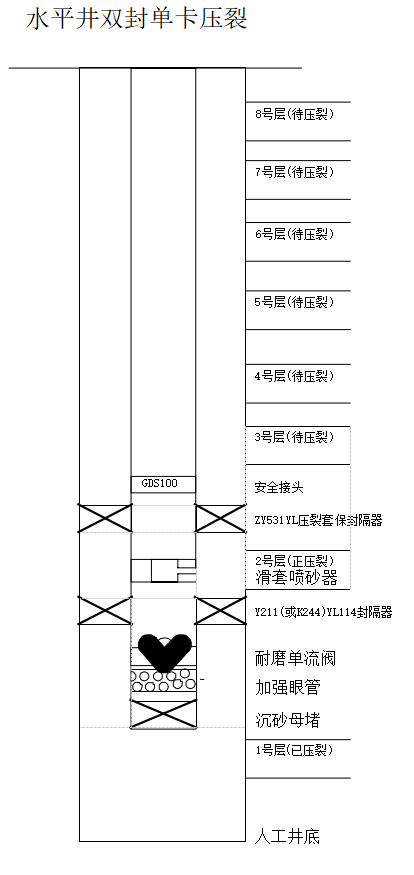

三、经典工艺管柱示例（自下而上）：
母堵+加强眼管+高耐磨单流阀+Y211YL114（K244YL114)压裂封 隔器+油管 1 根+定压滑套喷砂器+油管 1 根+Y341YL114 套保封 隔器+油管 1 根+安全接头+加厚油管至井口+油管短节+油管悬 挂器+压裂井口
因不同的工艺需求，管柱的组合方式可能有所不同，但基本框 架大同小异。

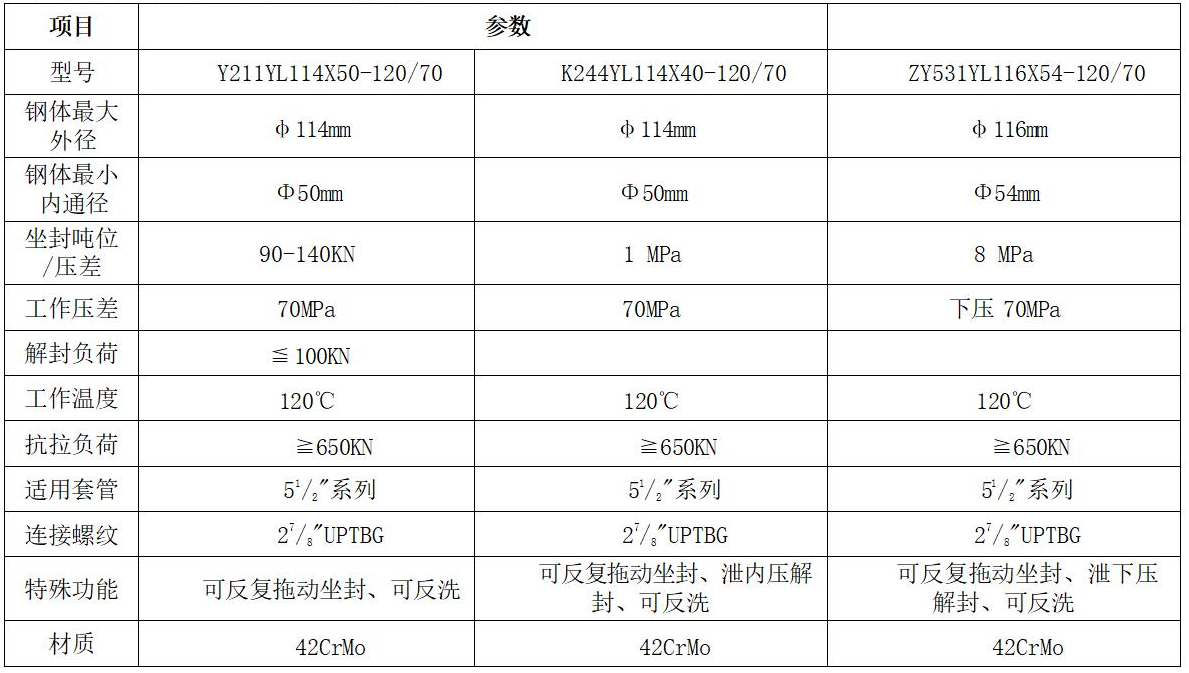

四、示例技术参数（其它规格类似，不予赘述）：
五、技术优势：
K244YL114：
2、采用激光超细割缝（0.10mm）防砂通液孔，砂砾等机械杂质不会进入中心管和胶筒间的环空，解 封彻底不卡井；2、中心管(壁厚 10mm)及胶筒座采用合金钢材料，杜绝断裂、变形、外翻事故发生；
3、单向锚定机构下井时有防机构卡阻功能，保证封隔器能顺利下井。
Y211YL114：
1、承上压高：胶筒采用密封承压胶筒和防突胶筒无隔环组合设计，单向承压 70MPa，多次 70MPa 压 差座解后残余变形小；
2、锚定力大：大接触面 6000m2×4 卡瓦设计，锚定力达 90T,压裂过程封隔器承压面为满井筒截面， 以上下压差为 70MPa 计，工具锚定力要大于 84T,传统 1800m2×6 卡瓦无法实现无损锚定；
3、抗蠕簧设计：抗蠕簧可保证非座封时平衡阀总成与密封函相对固定，避免接下单根时造成聚四氟 密封组反复磨损失效；
4、 内密封可靠：反循环阀扶正轨道设计，确保水平状态关闭可靠；平衡阀总成 V 型密封组件设计。
ZY531YL114：
1、双密封组合设计，承下压高；2、集成锚定机构，有效防止管柱高压下蠕动；3、可以重复坐封， 施工效率提高。
