一、用途：用于水平井水力喷射分段多簇体积压裂管柱底封。
二、结构组成：主要由反循环总成、平衡阀总成、密封胶筒总成、座封支撑（锚定）总成等组成。
三、工作原理：工具下至第一设计位置，上提管柱有效行程大于0.40m，摩擦块带动座封支撑（锚定） 总成完成变轨，下放管柱，上中心管推动平衡阀总成进入密封座,进一步下推胶筒座及锥体，使卡瓦 径向张开支撑套管，继续下压负荷110-130KN，胶筒径向膨胀完成座封；油管泵注水力喷砂射孔和环 空加砂压裂作业时，平衡阀总成处于关闭状态与膨胀胶筒共同组成单向密封系统，阻断压力下传。 射孔及压裂作业工序结束停泵放喷大排量反洗，洗井液经连接套进液孔、上中心管完成反洗作业。 上提管柱，上中心管带动平衡阀总成脱离密封座，封隔器上下联通压力平衡，继续上提解封，拖动
管柱至下一设计位置继续作业。
四、技术特点：
1、承上压高：胶筒采用整体式、钢丝防突胶筒，单向承压70MPa，多次70MPa 压差座封、解封后残 余变形量小，反复拖动率高；
2、机械动作可靠（防砂）：轨道外置，轨道中心管喷焊抛光， 下中心管设有排砂孔，轨道销钉及轨 道上下止点做高硬度处理；

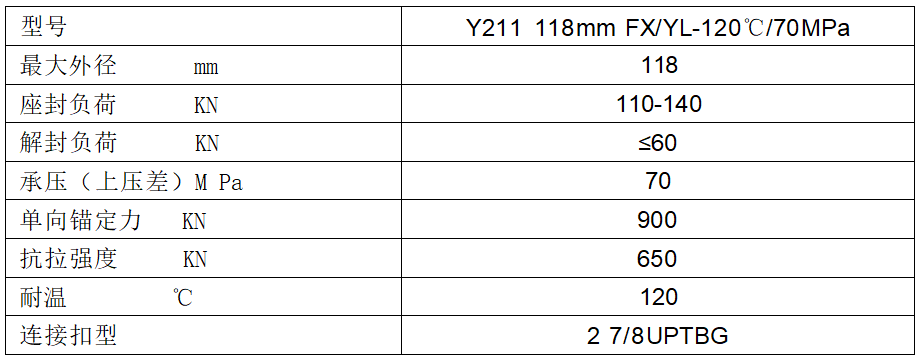

五、技术参数：
六、注意事项：
1 、拖动过程中要安装井口防喷器或承压 15MPa 以上的简易封井器，发现管柱明显阻卡时，应立即 停止拖动，进行大排量反洗井，确保不在砂卡时强提放管柱
2 、拖动之前应进行大排量正洗井，洗井排量在 1.5 方/分钟 以上
3 、坐封负荷应控制在 110-140KN 之间
