一、用途:
本封隔器广泛应用于套损井治理、层间矛盾突出、长效隔采、找堵水作业。
二、工艺原理:
坐封:油管正加压,高压沿过流压固定阀传到 LEP 封隔器,驱动LEP 封隔器的Y 封部分和K 封 部分同时坐封并丢手成功。下压管柱一定负荷确保压感式滑套开启,坐封完毕。下活塞下击过流压 固定阀切换为固定阀,即可正常投产。正常生产时,下层液流经滑套侧孔进入中心插管,并经抽油 泵举升至地面;上层液体被封堵。中心插管抽离压感式滑套时(检泵或换层时),滑套关闭,上下 层无法直接连通,实现防倒灌功能。也可以直接将插管抽离 LEP 封隔器生产上部采油层,封堵下部 油层, 以确认真正的出水层位,而实现双层系的找堵水作业。
打捞:工具抓获打捞头,上提拉断解封销钉,上锁紧机构失效,打捞头上行通过与锁环的单向 啮合带动上坐封机构胶筒、锥体上行复位,实现第一级解封。继续上提,在摩擦力作用下,下部 K 封解封销钉被剪断,胶筒下行,胶筒内液体经排液槽溢出,胶筒回缩,起出封隔器。

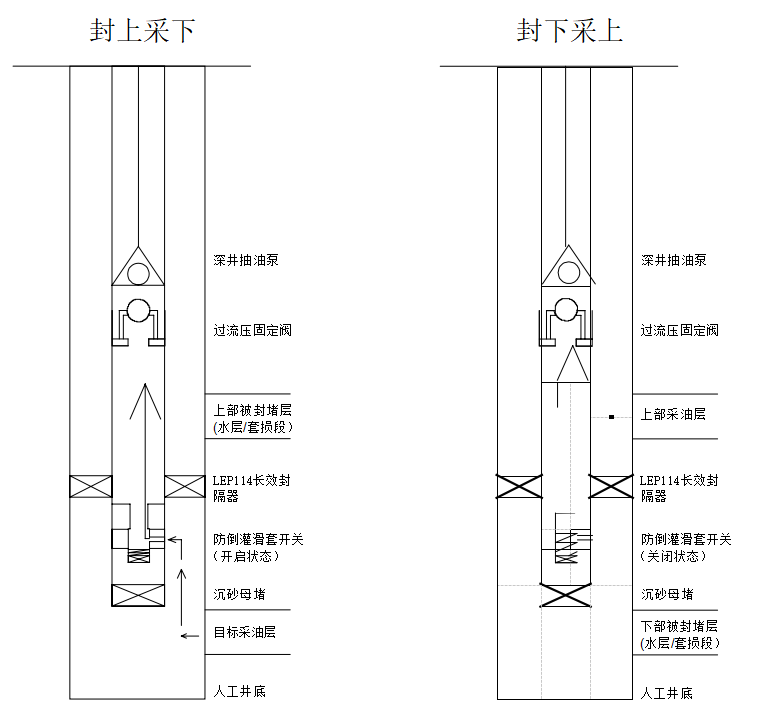

三、经典工艺管柱示例(自下而上):
高压母堵+油管 2 根+LEP 长效封隔器+油管适量+过流压固定阀(专利过泵传压工具,替换原泵 固定阀)+抽油泵+油管至井口+油管短节+油管悬挂器
封上采下:生产时插管插入 LEP 封隔器并下压一定吨位,生产下部油层,上层(水层或套损段)被 封堵。
封下采上:生产时插管抽离 LEP 封隔器,生产上部油层,下层(水层或套损段)被封堵。

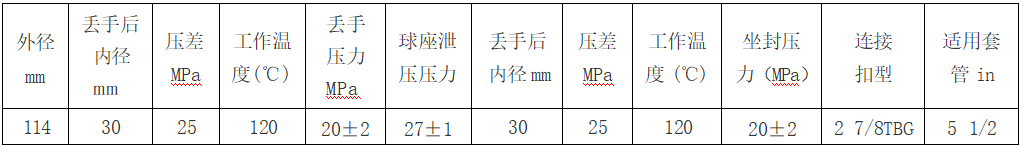

四、示例技术参数(其它规格类似,不予赘述):

五、技术优势:
1、封隔器可留井,多次检泵反复密封,寿命更长。
2、双胶筒卡瓦中置设计,密封支撑持久可靠。
3、桶形卡瓦设计,对套管损伤更小。
4、两套密封系统相互独立,任何一套密封系统失效,封隔器依然密封,下部 K 封长胶筒对套管适应 能力更强。
5、防卡阻设计,遇机械卡阻,工具不启动坐封。
6、压感式滑套,具有防倒功能,并可灵活更换目标采油层。
7、生产送封一体化,措施工作量小。
