一、用途:
本工艺管柱广泛应用于油田常用多层精细分层同步测调注水作业。
二、工艺原理:
双作用凡尔作为管柱防喷、坐封承压工具;同心配水器作为分层同步测调注水工具;Y341FX/ZS 类注水类封隔器作为分层封隔工具组成本工艺管柱。可实现下井、起管柱防喷,反洗井, 同步测试 调配等多种功能。当分注层段大于 3 段时,可用逐级解封式 Y341ZJ/ZS 封隔器代替Y341FX/ZS 注水 封隔器,以提高管柱的解封可靠性。封隔器的使用方法及原理在此不作详述。

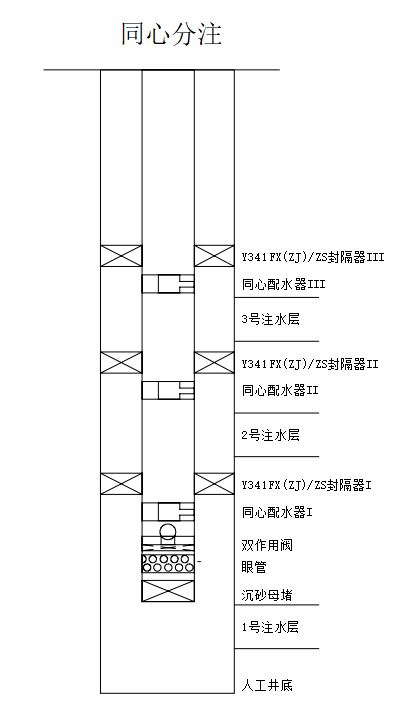

三、经典工艺管柱示例(自下而上,三层注水):

母堵+油管 2 根+眼管+双作用阀+油管适量+同心配水器 I+油 管适量+Y341FX(ZJ)/ZS 封隔器 I+油管适量+同心配水器 II+ 油管适量+Y341FX(ZJ)/ZS 封隔器 II+同心配水器 III+油管 适量 Y341FX(ZJ)/ZS 封隔器 III+油管至井口+油管短节+油 管悬挂器
级数变化时,封隔器与同心配水器数量作相应调整即可

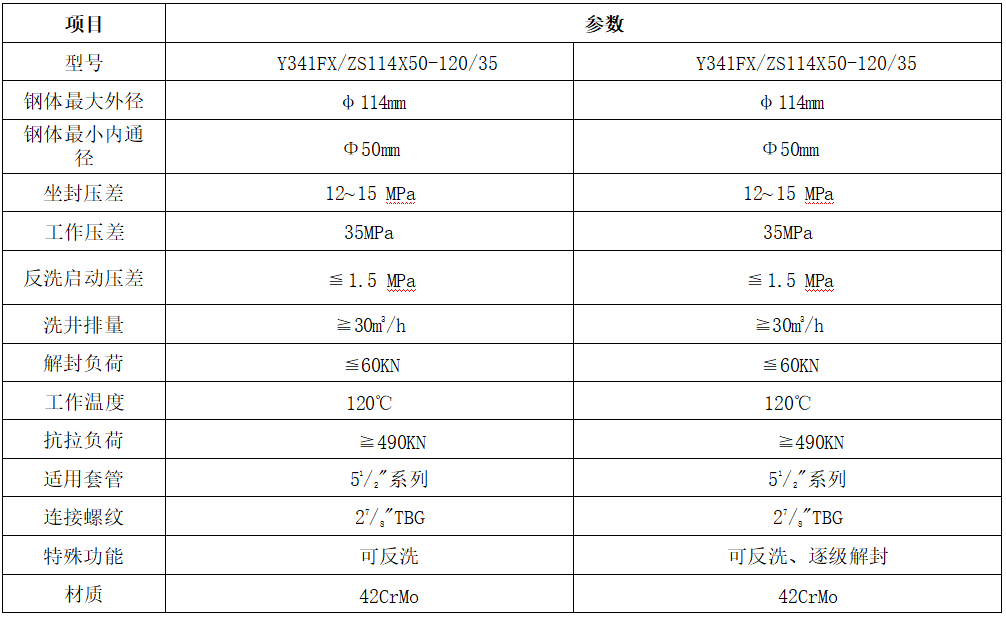

四、示例技术参数(其它规格类似,不予赘述):

五、技术优势:
1、下钻、起钻防喷;
2、测试、调节、注水一体化;
3、引入逐级解封注水封隔器可以实现超过 3 层的精细化注水,并提高管柱解封成功率。
