一、用途:
主要用于注水井的恒定流量精细分层配注。
二、工艺原理:
双作用凡尔作为管柱防喷、坐封承压工具;桥式同心恒流配水器作为分层同步测调恒流注水工 具;Y341FX/ZS 类注水类封隔器作为分层封隔工具组成本工艺管柱。可实现下井、起管柱防喷,反 洗井,同步测试调配,恒定流量注水等多种功能。当分注层段大于 3 段时,可用逐级解封式 Y341ZJ/ZS 封隔器代替 Y341FX/ZS 注水封隔器, 以提高管柱的解封可靠性。封隔器的使用方法及原理在此不作 详述。

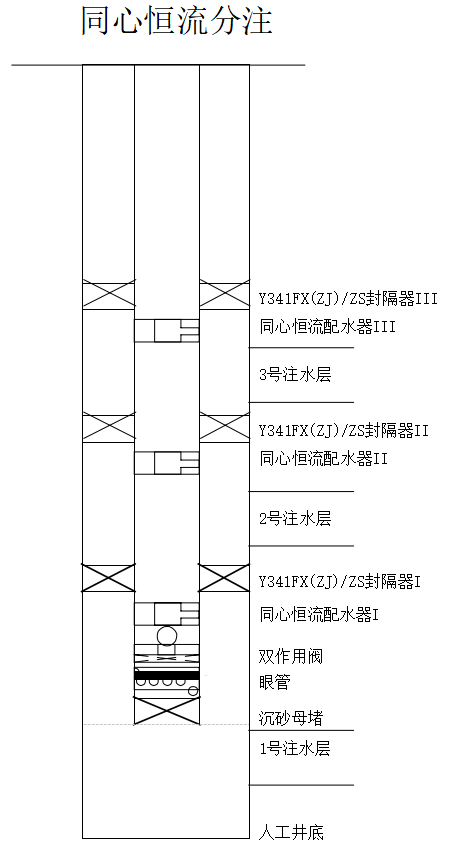

三、经典工艺管柱示例(自下而上,三层注水):

母堵+油管 2 根+眼管+双作用阀+油管适量+桥式 同心恒流配水器 I+油管适量+Y341FX(ZJ)/ZS 封 隔器 I+油管适量+桥式同心恒流配水器 II+油管 适量+Y341FX(ZJ)/ZS 封隔器 II+桥式同心恒流配 水器 III+油管适量 Y341FX(ZJ)/ZS 封隔器 III+ 油管至井口+油管短节+油管悬挂器
级数变化时,封隔器与同心配水器数量作相应调 整即可

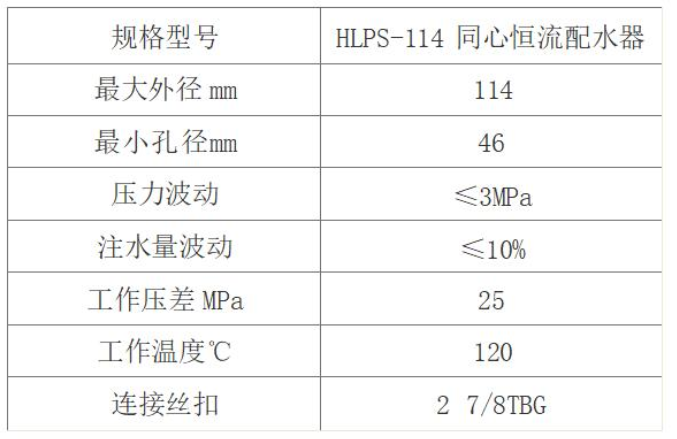

四、示例技术参数(其它规格类似,不予赘述):

五、技术优势:
1、注入流量稳定,几乎不受注入压力波动影响。
2、下钻、起钻防喷;
3、测试、调节、注水一体化;
4、引入逐级解封注水封隔器可以实现超过 3 层的精细化注水,并提高管柱解封成功率。
