CQ-SZYFE-90 双作用凡尔 价格:

在线询价
详细内容 规格参数 产品包装

执行标准:GB/T20970-2015

用途:用于高压注水井的管柱坐封承压和下管柱油管防喷。

工作原理:双作用凡尔本质上是一个增加了反向承压功能的洗井阀,反向承压阀安装于 承压球座下方,向上被缩径台阶限位,随管柱下井时可以承受 40MPa 的套管反向压力, 向下被释放销钉限位,阀杆穿过球座并支撑钢球,使钢球不能直接坐于球座上。下注水 管柱时,双作用凡尔替代原洗井阀,套管内的高压液体作用于反向承压阀上,油管不进 液,防止井内高压液体经油管喷出井口;管柱下到设计位置后,打开套管泄压,从油管 泵入高压液体,当油管内压高于套管压力一定值(一般设计为6-8MPa)时,释放销钉被 剪断,反向承压阀向下落入尾管,被阀杆支撑的钢球坐于球座上开始承压,双作用凡尔 转变成普通洗井阀,继续升压可以坐封封隔器。反洗井时,双作用凡尔也满足正常洗井, 注水时钢球坐于球座上,承受油管内压。

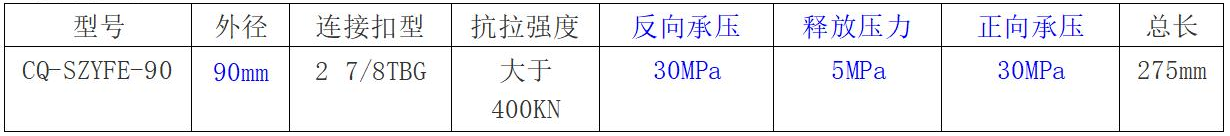

技术参数:
