一、用途及原理
ZDDFP110B-L-60C 大径可溶桥塞是一款大孔径桥塞，具有较短的长度，应用于增产作业。可采用贝 克 E4 标准电缆坐封工具或液压坐封工具进行坐封。
这种高性能压裂塞为井筒增产过程中的泵送压裂应用提供了有效的层间隔离。大孔径允许在压裂后 可直接进行生产，并在压裂后立即开始溶解过程。桥塞本体和密封胶筒均可溶解，完全溶解后可实 现全井眼通径，无需钻除，从而节约时间和成本。
二、特征 & 优点
额定工作压差：70Mpa;
大内径，便于立即返排和井筒清理，完全溶解后可实现全井眼通径;
独特剪切环设计，减少铁剪切螺钉的使用； 降低与传统桥塞钻除相关的风险和成本;
设计简单、结构紧凑; 集成防提前坐封功能;
可溶橡胶体积小，易于溶解;
操作简单，可通过电缆或油管柱下入;
ZDDFP110B-L-60C 大通径可溶桥塞具有良好的可钻性，特殊情况下需要钻取时，可方便地用磨铣工 具钻除。

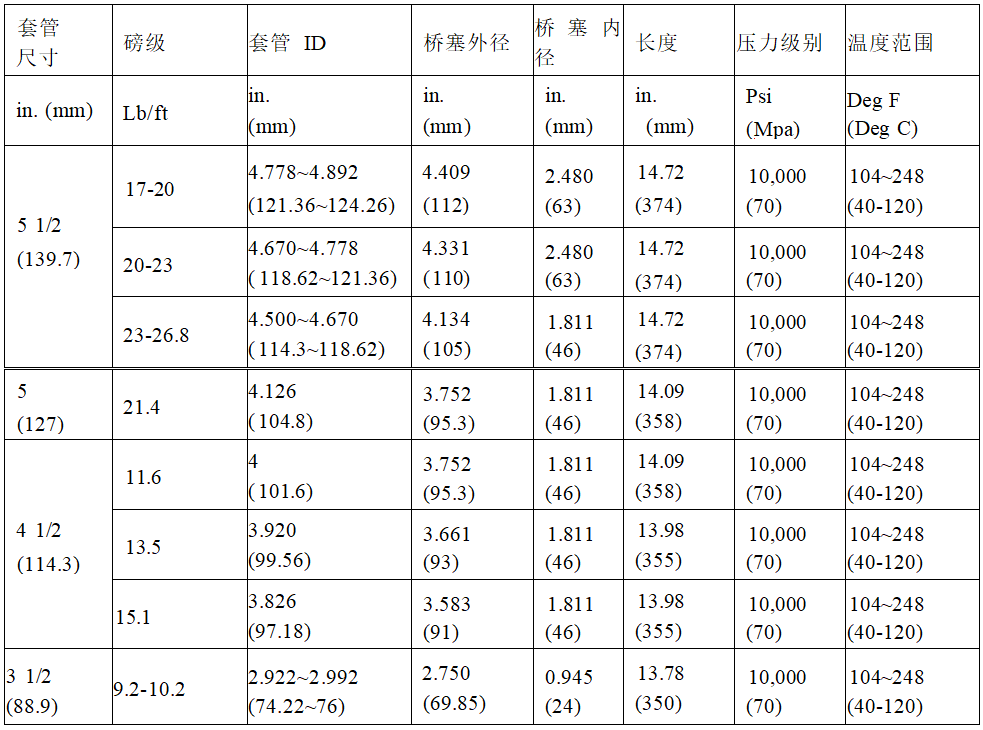

三、规格

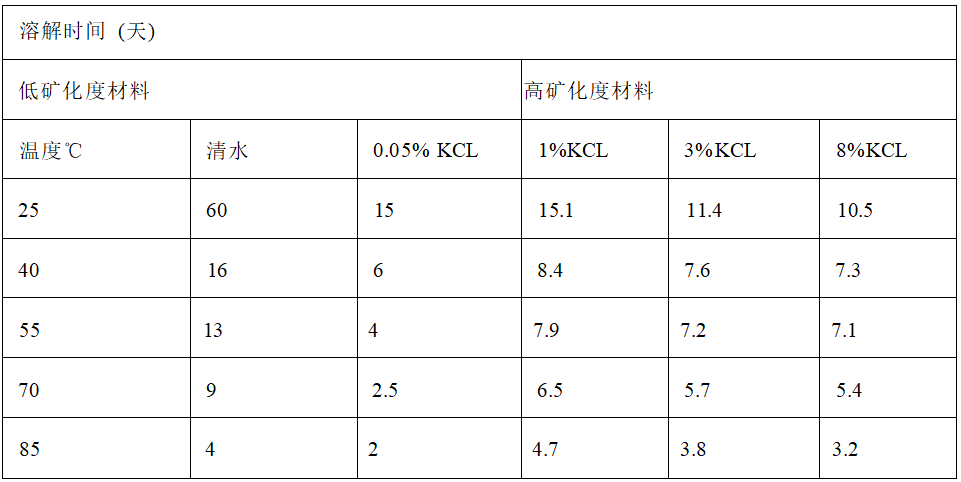

四、溶解速率

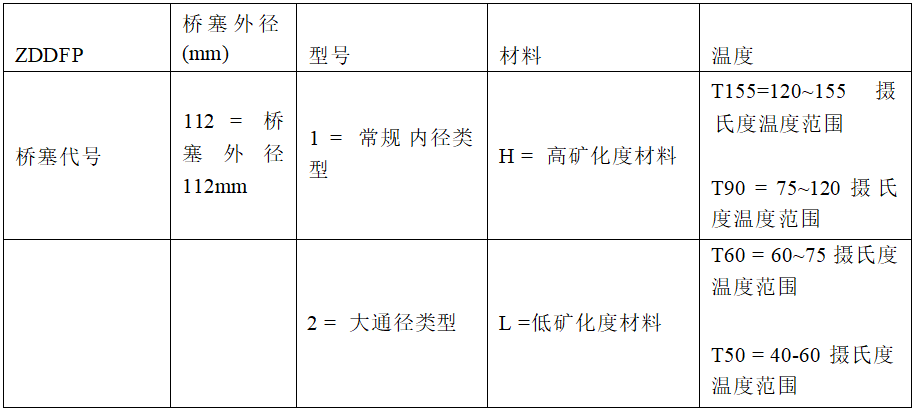

五、大通径可溶桥塞编号系统
例如: ZDDFP112B-2-H-T50
六、坐封适配器

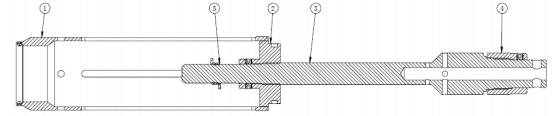

4 1/2” 可溶桥塞坐封适配器
1.坐封筒；2. 调节螺套；3. 拉杆；4.剪切帽；5.扭簧

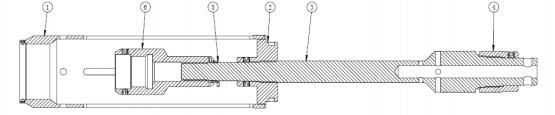

5 1/2”可溶桥塞坐封适配器
1.坐封筒；2. 调节螺套；3. 拉杆；4.剪切帽；5.扭簧；6.转换接头
七、安装程序

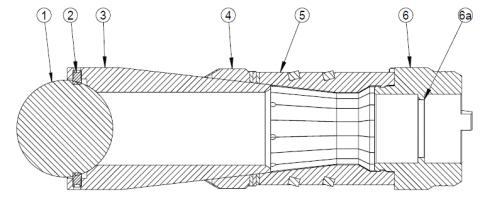

1.压裂球；2.坐封剪切螺钉；3.锥块；4.密封胶筒；5.卡瓦；6. 引头; 6a.剪切环
1 、安装坐封筒和转换接头到贝克坐封工具上。
2 、安装桥塞引头和卡瓦到坐封适配器拉杆上，安装剪切帽到拉杆上，安装锁紧螺钉。
3 、 安装锥块到调节螺套, 对准锥块和调节螺套上的螺孔, 安装坐封剪切螺钉 。
4 、安装锥块和调节螺套到拉杆上，调整调节螺套上的螺纹，使桥塞牢固稳定，再安装锁紧螺钉到调 节螺套上。
5 、安装扭簧到拉杆的上端。

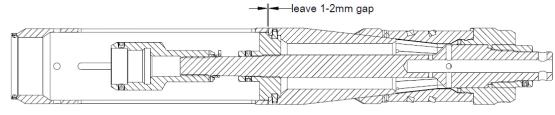

6 、把拉杆旋进转换接头，适配器坐封筒与桥塞锥块间需要留 1-2mm 间隙。
九、应用
直井或水平井套管内分段压裂 其它临时性的封堵作业
十、操作规程
桥塞用于封堵作业时，工具下井前必须要对井眼进行充分的通井、刮管和洗井处理；
下井前严格检查桥塞、坐封适配器与坐封工具的组装状态，确保各部分连接正确，适配器坐封筒与 桥塞锥块间需要留 1-2mm 间隙;
管柱送入或电缆送入时，必须严格控制下放速度，送入速度控制在 100m/min 以内, 严禁猛提猛放或 冲击作业。采取泵送方式时，推荐泵送排量 1.5-3m3/min；
分段压裂使用时，必须准确计量顶替量， 以确保桥塞所处的井筒段没有支撑剂；
当采用液压坐封工具坐封桥塞，泵注压力按 5MPa 一个台阶，每个台阶停留 1 分钟，确保平稳坐封。
十一、注意事项
严禁在压裂砂堵后未洗净井筒砂子前下入；
水平井泵送出现异常情况时，在采取下一步行动前，应当详细分析原因，确认没有出现提前坐封后， 适当提高排量进行泵送；
运输过程中必须放置于包装箱内，严禁强烈碰撞； 必须存放于阴凉干燥的环境中；
如工具外表面出现变形或其它异常的状态，则停止使用。
