一、用途:
主要用于油田水力压裂时的上部套管保护。
二、工作原理:
工作原理:工具下至预定位置后,油管打压至 14MPa,皮碗释放剪钉剪断,皮碗护套下行被锁 定,皮碗释放与套管形成过盈配合密封。压裂时,若皮碗上下节流压差达到 5MPa,皮碗座剪钉剪断, 皮碗、皮碗座上行,压缩主密封胶筒,胶筒径向膨胀完成坐封,工具上部集成的水力锚在油管内外 压差达到 0.5MPa 时即支撑锚定油管柱,使压裂中管柱不会蠕动。卸压并反洗井时,锚定机构的锚爪 收回,主密封胶筒下行复位,封隔器即可解封。上提到下一目标段压裂时,工具可以重复坐封并继 续进行压裂施工。

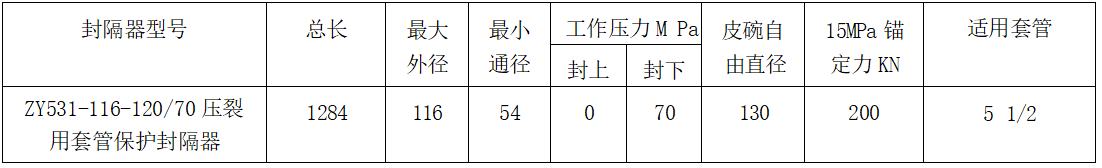

三、主要技术参数:工作温度 120℃ , 连接扣型 2 7/8UPTBG,长度、内外径单位 mm,压力单位 MPa,拉压力 KN

四、操作方法:井筒通、刮、洗干净后下入压裂管柱,首次下达预定位置时,组配管柱坐至井口, 正打压坐封封隔器,起压要缓慢,压力升至 15-20MPa 各稳压 5min,确保皮碗护套释放锁定可靠。 然后升压打开下部的滑套喷砂器进行压裂。 压裂完成泄压后,应大排量反洗井,帮助封隔器锚爪 回收,主密封胶筒下行复位,使封隔器顺利解封。
五、使用注意事项:
1、封隔器卡点应避开套管接箍。2、下井工具及油管丝扣上紧,不得渗漏,下放管柱操作平稳,管 柱下放速度 30-40 根/小时。3、当井口施工压力达到 40MPa 以上时,建议从套管泵入平衡压力 10MPa 4、压裂泄压后,封隔器可能会自动解封,但仍建议大排量反洗井,以帮助封隔器锚爪回收,主密封 胶筒下行复位,使封隔器解封彻底。
六、技术特点: 1、双密封组合设计,承下压高;2、集成锚定机构,有效防止管柱高压下蠕动;3、 可以重复坐封,施工效率提高。
